Prototype Poignées NAU

Fabrication du prototype des poignées du projet NAU

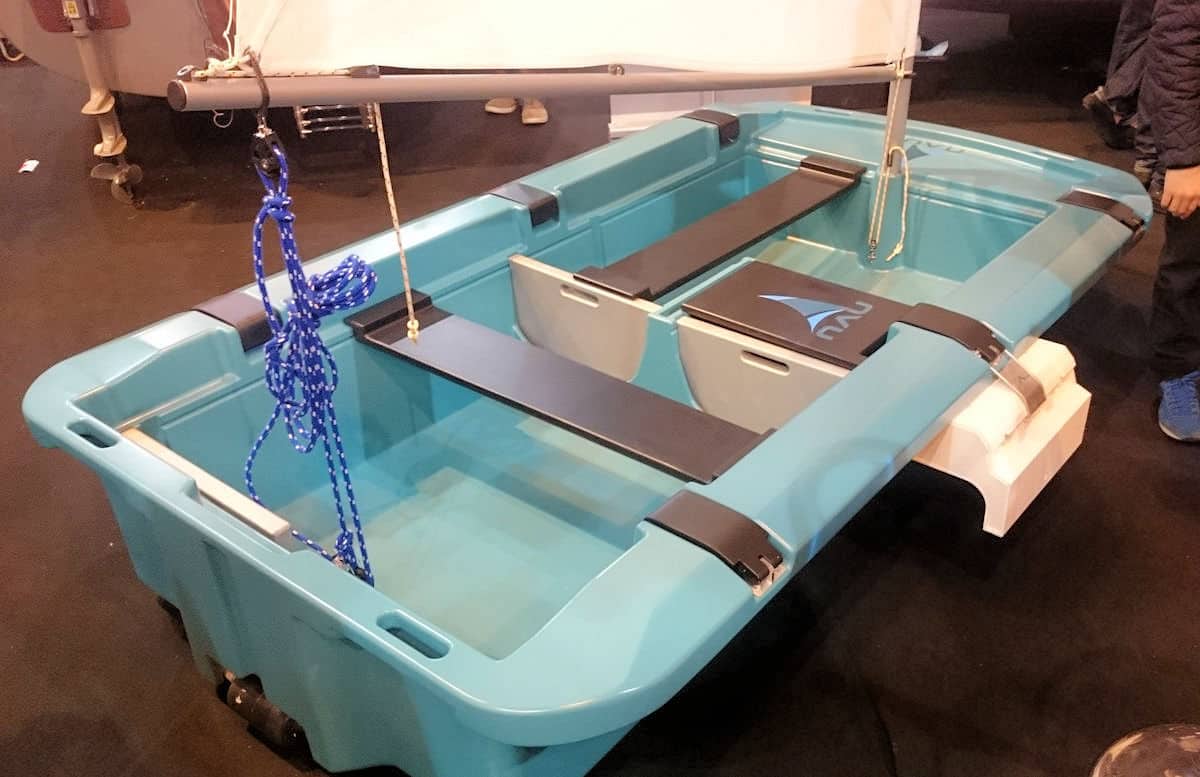

La réalisation du projet NAU nécessitait de construire des poignées de raccordement des modules en mode prototype.

En première approche le modèle a été réalisé en impression 3D. L’inconvénient majeur de l’application de ce type de procédé à cette pièce était… le prix ! En effet les dimensions de la poignée impliquent un temps d’impression et d’utilisation matière important.

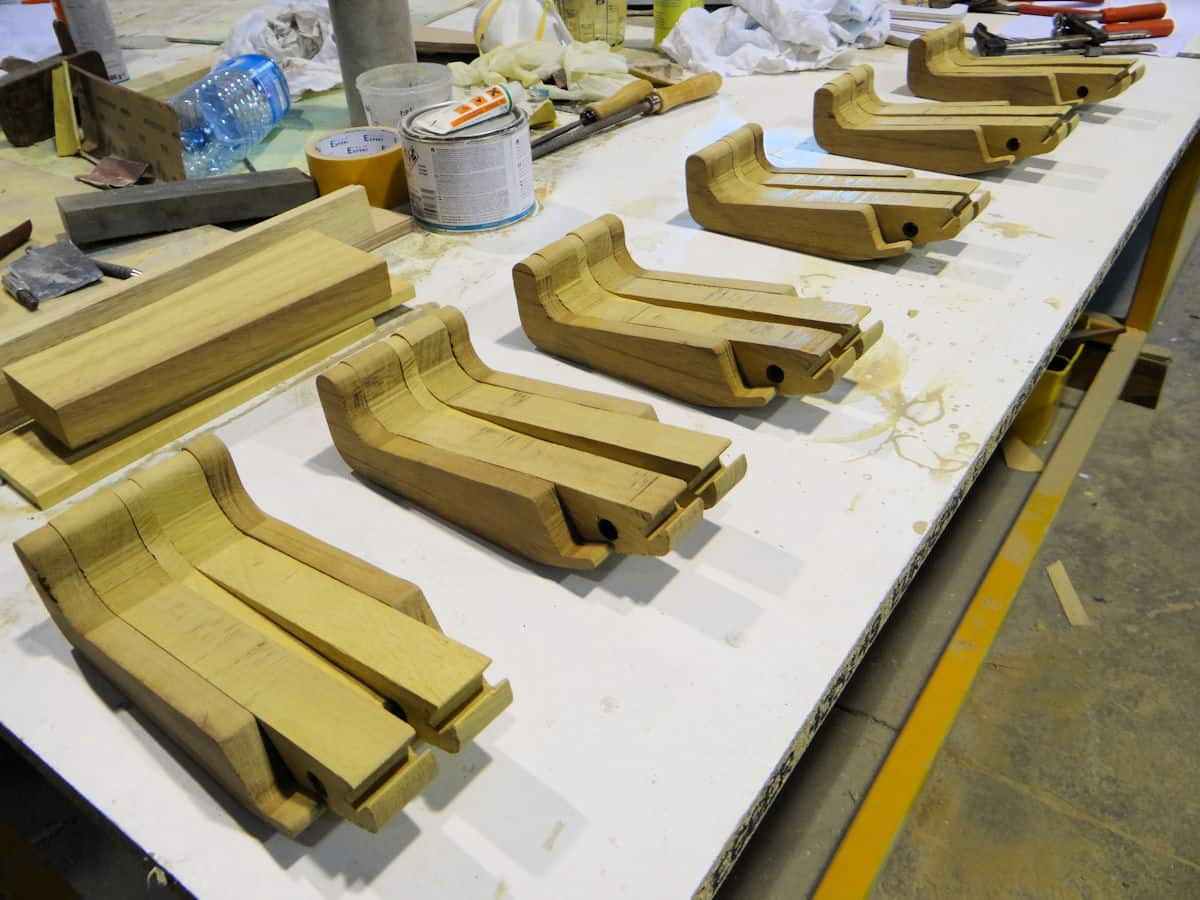

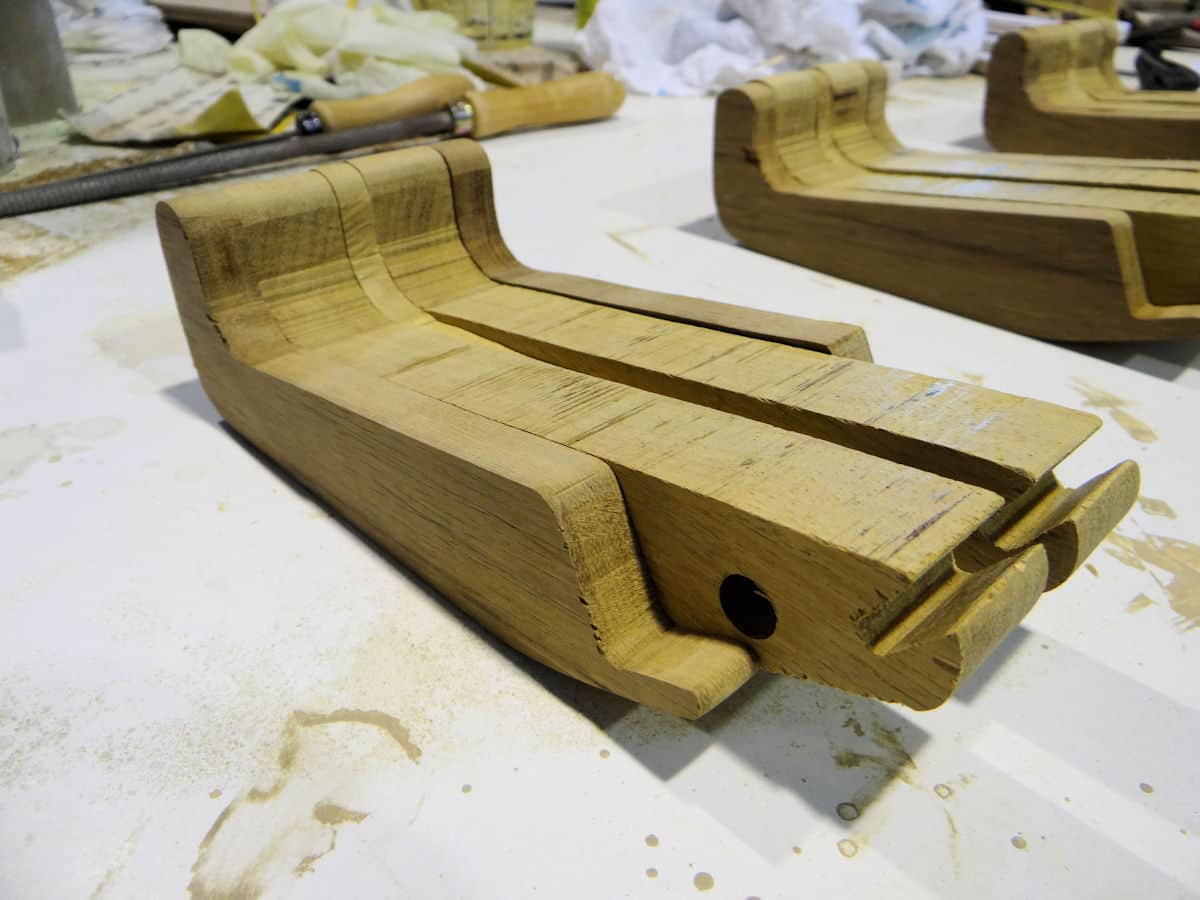

La solutions finalement adoptée pour fabriquer le jeu de ces six poignées est la mise en forme d’un massif d’Iroko. Le choix de cette essence  s’explique par sa densité relativement importante qui permet de supporter le type d’efforts appliqués à ces pièces. La forme globale est alors découpée en quatre tranches pour gérer la complexité des courbes.

La suite de la réalisation de ce prototype passe par une phase de ponçage important comme c’est souvent le cas sur ce type de réalisation.

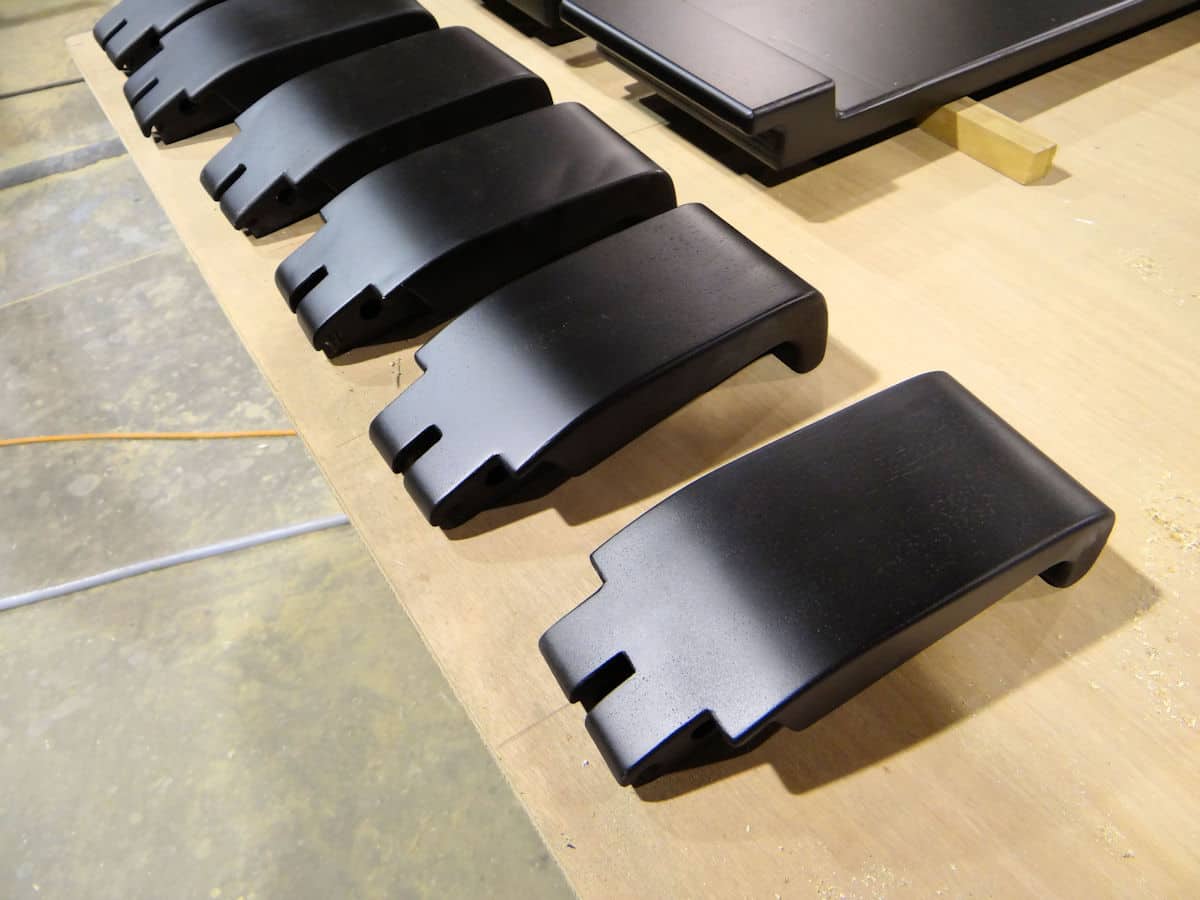

Apprêt et peinture permettent enfin d’obtenir une finition telle qu’il est difficile d’identifier le matériau utilisé.
